反擊式破碎機|反擊型破碎機(PF型)

產品簡介
本系列產品一般作為二級破碎設備，可以處理粒度不超過500mm，抗壓強度不超過360兆帕的各種物料，本系列產品分為采礦、水泥、混凝土工業用三大類，產品適用于多種抗壓強度的礦石破碎使用。

性能特點
尤其適用于硬巖破碎、高效節能
低矮的大進料口，便于生產線的布置和增大進料尺寸
合理的板錘結構，具有裝卸快、易換位等優點，可大大縮短換板錘的時間。
新型耐磨材料使板錘、反擊板和襯板使用壽命更長；

工作原理
在電動機的帶動下，轉子高速旋轉，物料進入后，與轉子上的板錘撞擊破碎，然后又被反擊到襯板上再次破碎，從出料口排出。

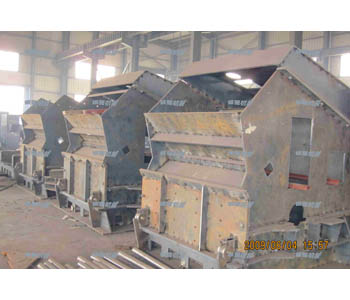

反擊式破碎機1	反擊式破碎機生產現場

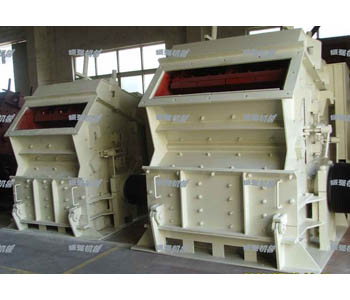

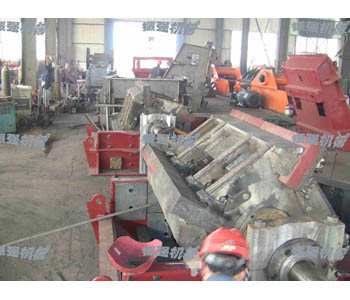

反擊式破碎機	反擊式破碎機裝配現場

主要用途
　　PF型反擊式破碎機(反擊型破碎機)產品能處理邊長100-500毫米以下物料，反擊式破碎機(反擊型破碎機)其抗壓強度高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點。

反擊式破碎機(反擊型破碎機)技術參數：

型號	最大進料邊長（mm）	生產能力 (噸/小時)	電動機功率 (千瓦)	重量(公斤) （不包括電動機）
PF-0607	100	10-20	30	4000
PF-0807	300	15-30	30-45	8130
PF-H-1007Ⅰ	300	30-50	37-55	9500
PF-A-1010Ⅰ	350	50-80	55-75	12127
PF-B-1210Ⅰ	350	70-120	110-132	14000
PF-B-1214Ⅰ	350	130-180	132-160	18579
PF-1013	400	80-120	90-110	12000
PF-1315	500	160-250	180-260	19000
PF-1320	500	300-350	300-375	24000

反擊破碎機系列---PF-Ⅱ型系列反擊式破碎機
主要用途：反擊式破碎機(反擊型破碎機)系列產品適用于破碎中硬物料，如水泥廠的石灰石破碎，具有生產能力大，出料粒度小的優點。

型號	最大進料邊長（mm）	生產能力 (噸/小時)	電動機功率 (千瓦)	重量(公斤) （不包括電動機）
PF-0607Ⅱ	100	5-15	30	4000
PF-0807Ⅱ	300	10-25	45	8000
PF-H-1007Ⅱ	300	25-45	55-75	9232
PF-A-1010Ⅱ	350	40-60	75-90	12000
PF-B-1210Ⅱ	350	60-100	110-160	13740
PF-B-1214Ⅱ	350	90-150	132-180	18000
PF-1013Ⅱ	400	80-120	110	12000
PF-1315Ⅱ	500	160-200	250	19000
PF-1320Ⅱ	500	250-300	375	24000

反擊式破碎機(反擊型破碎機)系列---PF-Ⅲ型系列反擊式破碎機
主要用途：反擊式破碎機(反擊型破碎機)適用于混凝土破碎，具有進料規格大，處理能力高等優點。

型號	最大進料邊長（mm）	生產能力 (噸/小時)	電動機功率 (千瓦)	重量(公斤) （不包括電動機）
PF-0607Ⅲ	100	15-25	30	4000
PF-0807Ⅲ	300	25-35	37	8130
PF-H-1007Ⅲ	600	40-60	55-75	9600
PF-A-1010Ⅲ	600	60-100	55-90	12220
PF-B-1210Ⅲ	600	80-150	110-160	14100
PF-B-1214Ⅲ	600	100-180	132-180	18600
PF-1013Ⅲ	600	100-150	90	12000
PF-1315Ⅲ	650	200-250	180	19000
PF-1320Ⅲ	650	300-350	300	24000

反擊破碎機系列---PE-Ⅴ型系列反擊式破碎機
主要用途：本系列產品，適用于破碎硬物料，如玄武巖等抗壓強度高達350兆帕的巖石破碎，其出料粒度比較小，特別適用路面石料的備制。

型號	最大進料邊長（mm）	生產能力 (噸/小時)	電動機功率 (千瓦)	重量(公斤) （不包括電動機）
PF-0607V	100	5-10	30	4100
PF-0807V	200	10-20	45	8250
PF-H-1007V	250	20-40	55-75	9900
PF-A-1010V	250	30-60	55-90	12720
PF-B-1310V	300	60-100	110-160	14560
PF-B-1314V	300	80-140	132-180	19410
PF-1013V	250	60-80	90-110	12200
PF-1315V	300	100-150	180-260	19300
PF-1320V	300	200-250	300-375	24400

反擊破碎機系列---PF型系列反擊式破碎機
主要用途：本系列產品，適用于水泥廠的單段破碎，進料大，破碎比大，出料粒度分布寬，特別適用于立式磨機的前道破碎。

型號	最大進料粒度	生產能力(m3/h)	電動機功率(kW)	重量（不包括電動機） (t)
PF-1622	800	500-600	450-500	92000
PF-1822	1000	650-800	550-600	106500
